官方平臺(tái)
聯(lián)系方式
小程序
合肥旭陽(yáng)鋁顏料有限公司
地址：合肥雙鳳開(kāi)發(fā)區(qū)金滬路與鳳麟路交口
電話 : 400-999-2508
傳真 : 0551- 66399118
郵箱 : xuyang@ahxuyang.cn
網(wǎng)址 : autotoolsupplier.com
掃碼關(guān)注，交流互動(dòng)
網(wǎng)站建設(shè)：中企動(dòng)力 合肥
COPYRIGHT ? 2016 合肥旭陽(yáng)鋁顏料有限公司 版權(quán)所有 皖I(lǐng)CP備2020021585號(hào)-2 皖公網(wǎng)安備34012102000873號(hào)
水性鋁顏料
產(chǎn)品簡(jiǎn)介
水性鋁顏料又稱水性鋁銀漿，是隨水性涂料的推廣而發(fā)展起來(lái)的。金屬鋁是活潑的兩性金屬元素，易與水、酸、堿發(fā)生反應(yīng)。因此，應(yīng)用于水性樹(shù)脂體系時(shí)，必須經(jīng)過(guò)特殊的表面處理。產(chǎn)品通用于一般工業(yè)漆和汽車(chē)涂料，且不含重金屬，能夠管控壬基酚、多環(huán)芳烴、增塑劑、苯系物等。
01 WAG系列水性鋁顏料
該系列鋁顏料為表面經(jīng)過(guò)聚合物薄包處理，與水性樹(shù)脂體系有良好的相容性，具有優(yōu)異的金屬感。應(yīng)用于烤漆、壁紙、涂布、酒瓶漆等行業(yè)。
| 型號(hào) | 中位徑 | 固體含量 | 表面處理 | 溶劑 | 包裝 千克/桶 |
| Grade | （μm） | Non-Volatile Content(±2%) | Surface treatment | Solvent | Kg/barrel |
| WAG8005 | 13 | 65 | 聚合物 | BCS/IPA | 25Kg |
| WAG8008A | 18 | 65 | 聚合物 | BCS/IPA | 25Kg |
| WAG8214 | 23 | 68 | 聚合物 | BCS/IPA | 25Kg |
| WAG8221 | 30 | 68 | 聚合物 | BCS/IPA | 25Kg |
02 水性硅包WHD系列
該系列鋁顏料為表面經(jīng)二氧化硅包覆處理，包膜厚度均勻、密實(shí)，金屬感損失小。應(yīng)用于印刷水墨、烤漆、塑膠漆、汽車(chē)原廠漆、建筑涂料等行業(yè)。
| 型號(hào) | 中位徑 | 固體含量 | 表面處理 | 溶劑 | 包裝 千克/桶 |
| Grade | （μm） | Non-Volatile Content(±2%) | Surface treatment | Solvent | Kg/barrel |
| WHD6607A | 11 | 55 | SiO2 | IPA | 25Kg |
| WHD6613A | 16 | 60 | SiO2 | IPA | 25Kg |
| WHD8008A | 18 | 60 | SiO2 | IPA | 25Kg |
| WHD8214 | 23 | 65 | SiO2 | IPA | 25Kg |
| WHD8221 | 30 | 65 | SiO2 | IPA | 25Kg |
| WHD8255 | 48 | 65 | SiO2 | IPA | 25Kg |
03 水性WHS系列
該系列鋁顏料為表面進(jìn)行了有機(jī)和無(wú)機(jī)雙層包覆處理，具有優(yōu)異的耐酸堿性和存儲(chǔ)穩(wěn)定性。特別適用于建筑外墻行業(yè)。
| 型號(hào) | 中位徑 | 固體含量 | 表面處理 | 溶劑 | 包裝 千克/桶 |
| Grade | （μm） | Non-Volatile Content(±2%) | Surface treatment | Solvent | Kg/barrel |
| WHS3014 | 14 | 55 | SiO2+樹(shù)脂 | BCS | 15Kg |
| WHS5026 | 26 | 65 | SiO2+樹(shù)脂 | BCS | 15Kg |
| WHS5050 | 50 | 65 | SiO2+樹(shù)脂 | BCS | 15Kg |
04 水性銀粉SFW系列
該類鋁顏料涂層表面經(jīng)過(guò)二氧化硅包覆處理，無(wú)溶劑，具有優(yōu)異的耐候性和耐溫性。應(yīng)用于油墨、墻紙印刷等行業(yè)。。
| 型號(hào) | 中位徑 | 固體含量 | 表面處理 | 包裝 千克/桶 |
| Grade | （μm） | Non-Volatile Content(±2%) | Surface treatment | Kg/barrel |
| SFW8009 | 16 | ≥97 | SiO2 | 25kg |
| SFW8221 | 30 | ≥97 | SiO2 | 25kg |
| SFW8230 | 35 | ≥97 | SiO2 | 25kg |
05 水性銀條WHT系列
二氧化硅包覆鋁銀漿條狀產(chǎn)品，無(wú)氣味、分散性、存儲(chǔ)穩(wěn)定性優(yōu)異。應(yīng)用于油墨印刷等行業(yè)。。
| 型號(hào) | 中位徑 | 固體含量（%） | 表面處理 | 包裝 千克/桶 |
| Grade | （μm） | Solid Content(%) | Surface treatment | Kg/barrel |
| WHT84086 | 8 | ≥95 | SiO2 | 15Kg |
| WHT84096 | 9 | ≥95 | SiO2 | 15Kg |
| WHT84116 | 11 | ≥95 | SiO2 | 15Kg |
| WHT83116 | 16 | ≥95 | SiO2 | 15Kg |
06 水性W系列涂層專用
該系列為油改水產(chǎn)品，性價(jià)比高，應(yīng)用于涂層、冥紙等行業(yè)。
| 型號(hào) | 中位徑 | 固體含量（%） | 色相 | 包裝 千克/桶 |
| Grade | （μm） | Solid Content(%) | colour | Kg/barrel |
| W0506A | 15 | >70 | 白亮度 遮蓋力好 | 25Kg |
| W168 | 14 | >70 | 細(xì)白 遮蓋力略差 | 25Kg |
產(chǎn)品性能

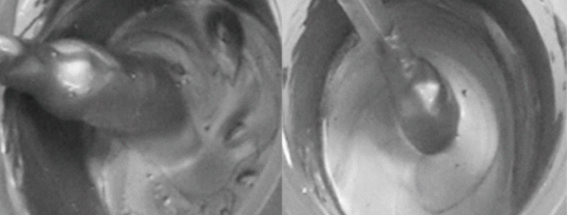

1、分散性能測(cè)試比較
采用水性丙烯酸改性聚氨酯乳液測(cè)試
某國(guó)產(chǎn)水性鋁顏料vs旭陽(yáng)水性鋁顏料

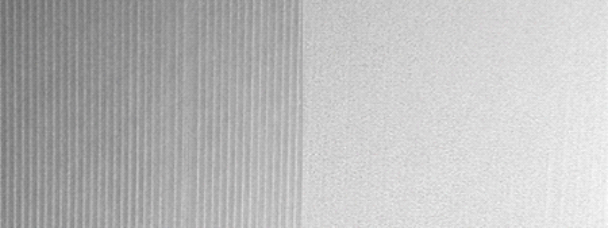

2、流平性能測(cè)試比較
某國(guó)產(chǎn)水性鋁顏料vs旭陽(yáng)水性鋁顏料

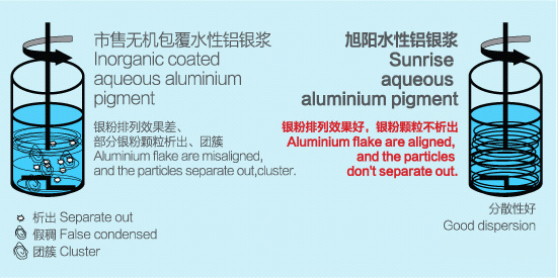

3、相容性能測(cè)試比較
產(chǎn)品應(yīng)用
01 3C家電
02 汽車(chē)涂料
03 氣球
04 印花墻紙
05 水墨印刷
1.存儲(chǔ)穩(wěn)定性檢測(cè)(建議在使用鋁銀漿之前做該項(xiàng)檢測(cè))
1份鋁銀漿+9份水性基料(PH=5-9)制備成漆200g，存于密閉容器內(nèi)40°C存儲(chǔ)30天或50°C存儲(chǔ)7天，存儲(chǔ)后觀察整體性能變化,以及放氣量不超過(guò)10ml。
第一步:建議以1:1.5或1:2的比例把鋁漿預(yù)先分散在助溶劑(醚、醇或去離子水中的一種或幾種)中，在預(yù)分散時(shí)添加濕潤(rùn)分散劑效果更佳;
第二步:將水性樹(shù)脂和其它助劑按照配方的比例加入分散缸，攪拌均勻;
第三步:在攪拌狀態(tài)下將鋁漿分散液加入到分散好的水性樹(shù)脂體系中，低速攪拌(建議槳葉式分散，轉(zhuǎn)速控制在300-500rpm)均勻，確保其完全分散，使顏料盡量得到更為理想的效果。
WA、WD系列鋁銀漿未開(kāi)封時(shí)儲(chǔ)存期為3個(gè)月，開(kāi)封后易與空氣接觸，防止品質(zhì)下降，請(qǐng)盡快使用完，制漆后不建議長(zhǎng)期存儲(chǔ); .WH/WL系列鋁銀漿未開(kāi)封時(shí)儲(chǔ)存期為12個(gè)月，如超過(guò)保質(zhì)期建議使用前做小試，制漆后建議存儲(chǔ)不超過(guò)5個(gè)月。
請(qǐng)避免光線直射，遠(yuǎn)離明火、水、腐蝕性介質(zhì)等，溫度不超過(guò)25°C, .
濕度不超過(guò)60，取料后及時(shí)封口。
以上檢測(cè)方法和存儲(chǔ)期限為我司根據(jù)市場(chǎng)客戶反饋以及內(nèi)部實(shí)驗(yàn)得到的參考數(shù)據(jù)，僅供客戶參考。由于體系、配方、使用環(huán)境等不同，廣大客戶在使用前需認(rèn)真檢測(cè)，防止帶來(lái)不必要的經(jīng)濟(jì)損失。
